美國Megger FRAX101/FRAX99變壓器繞組變形測試儀由康高特代理，本產品是帶強大背光顯示屏的掃頻響應分析儀，現在熱賣中，如需購買，可通過康高特的客服熱線聯系我們!
FRAX101/FRAX99變壓器繞組變形測試儀產品簡介：
?FRAX101/FRAX99變壓器繞組變形測試儀是當今輸配電基礎設施的關鍵部分。變壓器故障導致電力中斷會造成巨大的財產損失和大量的非預定性維修。因此規避變壓器故障，進行可靠和高效的測試和診斷顯得尤為重要。
?FRAX101/FRAX99變壓器繞組變形測試儀（SFRA）可檢測出其他方法檢測不了的潛在機械和電氣問題。
?FRA方法在主要公用事業和服務公司的應用已超過10年。測量非常易于執行，通過獲取變壓器一個獨特的“指紋”，與參考“指紋”相比較并給出直接答案，無論變壓器的機械零件是否被更換。偏差表明了變壓器內部的幾何或電氣結構發生了改變。
FRAX101/FRAX99變壓器繞組變形測試儀檢測的問題包括：
?繞組變形和移位
?匝間短路和繞組開路
?緊固結構松動
?緊固結構損壞
?鐵芯連接故障
?局部線圈坍塌
?鐵芯接地故障
?鐵芯移位
FRAX101/FRAX99變壓器繞組變形測試儀的應用 ：
變壓器在設計時應考慮到運輸和運行過程的突發事件，
如雷擊和短路故障時產生的機械力。然而，嚴重故障或 者絕緣機械強度因老化而降低的情況下機械力會超出設
計限值。通過一項簡單的測試將指紋響應與意外發生后 的響應進行對比，*可以判斷這臺變壓器是否可以安全 地投入運行還是需要進一步診斷。
FRAX101/FRAX99變壓器繞組變形測試儀的基本原理 ：
變壓器由許多電容、電感
和電阻組成的一個非常復 雜的電路，對這個電路注 入離散的測試信號時，該 電路*會產生一個獨特的 指紋或信號，該信號可以
用曲線繪制出來。SFRA方法以比較多條測量曲線發 生的變化為基礎，一次 SFRA測試包含多重掃描， 可檢測變壓器的機械和電
氣的完整性是否遭到損壞。
FRAX101/FRAX99變壓器繞組變形測試儀的實際應用 ：
通常的做法是在變壓器全新的時候或者健康的狀態下采 集每個繞組的“指紋”。這些曲線*可以用作后續維修
測試或判斷設備是否故障的參照。*可靠的方法是基于時間的對比，即同一變壓器不同時 間測試出的曲線間的對比；另一種是同型號具有相同設
計的“姊妹變壓器”間的對比；*后一個是基于結構的 對比，在一定的情況下，把同一個變壓器的各個繞組的 測量曲線進行對比。
這些對比試驗可以在如下時間進行：
1）運輸前后；
2）嚴重的擊穿故障后；
3）大修前后；
4）作為判斷潛在問題的診斷性試驗。
一次SFRA測試*能檢測出其他
設備需要多重檢測才能發現的繞組問題，或其他方法完 全檢測不到的繞組問題。SFRA是一種快速而且成本低
廉的評估變壓器是否損壞或是否能夠重新安全投運的方 法。如果發現問題，測試結果*能成為非常有價值信
息，為下一步行動提供決策支持。關鍵變壓器擁有一條參考曲線，在發生故障時*會成為 一項有價值的投資，因?yàn)檫@時候*可以對故障進行簡單 和可靠的判斷。
FRAX101/FRAX99變壓器繞組變形測試儀的分析軟件和結果 ：
一般地，繞組短路、磁化和其他與鐵芯有關的問題， 在*低頻率下會改變曲線的形狀。中頻表明線圈軸向 或徑向的移動，高頻則揭示了線圈間以及它們與套管 和分接開關抽頭間的接線存在的問題。
FRAX101/FRAX99變壓器繞組變形測試儀的軟件提供了很多高效數據分析的特性?？梢酝?時打開無限個測試數據，用戶可以從中挑選任意條掃 描曲線進行對比。測試結果以傳統的幅度—頻率或相位 —頻率顯示出來。用戶還可以選擇把數據以阻抗或?qū)Ъ{ —頻率的形式顯示出來，已便對特定型號的變壓器進行 確切分析。
FRAX101/FRAX99變壓器繞組變形測試儀功能與優點：
?FRAX101/FRAX99變壓器繞組變形測試儀內置電腦帶強大背光顯示屏，直射陽光下也可讀數
?FRAX101/FRAX99變壓器繞組變形測試儀使用*布線技術，高可重復性，避免了因電纜連接和定位導致的導入錯誤（這種情況在其他FRA廠商的設備上很常見）
?FRAX101/FRAX99變壓器繞組變形測試儀符合所有掃頻響應分析（SFRA）測量的國際標準
?行業*高動態范圍和精度，即便*微小的變壓器內部機械電氣變化也能探測
?FRAX101/FRAX99變壓器繞組變形測試儀先進的分析和支持軟件工具，對變壓器是否需要進行進一步診斷和處置提供有效決策
?測試對象瀏覽器—不限次數測試和掃描，用戶全控制。
?FRAX101/FRAX99變壓器繞組變形測試儀快速選擇標簽—為不同顯示和分析工具快速轉換視圖。
?FRAX101/FRAX99變壓器繞組變形測試儀快速圖表按鈕—可編程圖表設置使得改變視圖快速容易。
?掃描/曲線設置—每個掃描都能單獨打開或關閉，更改顏色、厚度和位置。
?動態縮放—放大或移動關注點到曲線的任何部位。
?操作按鈕—所有基本的功能都可以通過指尖完成，鼠標、功能鍵和觸摸屏。
?FRAX101/FRAX99變壓器繞組變形測試儀運用振幅和頻移比較算法自動分析比較兩曲線，讓用戶知道差別是嚴重
|
頻響分析方式：
|
連續掃頻
|
|
頻率范圍：
|
1Hz－10MHz，用戶選擇
|
|
測量點數：
|
用戶選擇，以絕對數間隔
|
|
動態范圍：
|
＞-120dB
|
|
準確度：
|
在-100dB時，準確度為±0.5dB
|
|
積分時間：
|
用戶選擇（默認值：12個周期=現行頻率的10%）
|
|
軟件系統：
|
FRAX for Windows 2000/XP
|
|
PC通信接口：
|
隔離USB和藍牙
|
|
推薦的校準周期：
|
3年
|
|
模擬輸出
|
|
|
通道數：
|
1
|
|
頻率范圍：
|
1Hz-10MHz
|
|
電壓輸出：
|
峰-峰值10V（在50Ω時）
|
|
輸出阻抗：
|
50Ω
|
|
保護：
|
短路保護
|
|
模擬輸入
|
|
|
通道數：
|
2
|
|
采樣方式：
|
同步采樣
|
|
頻率范圍：
|
1Hz-10MHz
|
|
輸入阻抗：
|
50Ω
|
|
采樣率：
|
100MS/s
|
|
物理特性
|
|
|
儀器重量：
|
1.5Kg（含AC/DC電源適配器）
|
|
尺寸：
|
250×169×52mm； 310×169×52mm（帶提手和端子）
|
|
輸入電壓：
|
90-135V AC和170-264V AC，47-63Hz（電源適配器）或者可選電池
|
|
環境
|
|
|
運行環境溫度：
|
-20℃-50℃
|
|
存儲環境溫度：
|
-20℃-70℃
|
|
運行相對濕度：
|
＜90%無凝露
|
|
存儲相對濕度：
|
＜90%，無凝露
|
-
-

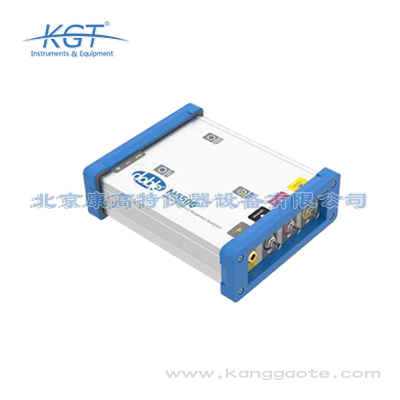

美國DOBLE(道波) M5500變壓器繞組變形測試儀
